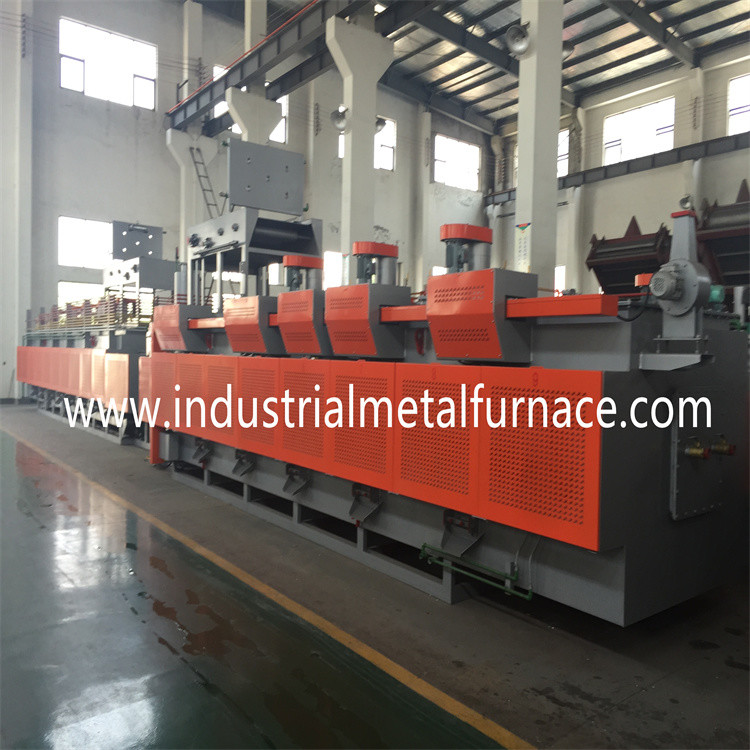

پشتیبانی غلتکی نوار نقاله پیوسته الکتریکی

کوره تسمه مشبک , کوره تسمه ای پیوسته

1.نیاز خریدار

1.1 محصول: بست، آستین؛

فرآیند 1.2: خاموش کردن روشن، معتدل کردن.

بهره وری 1.3: خاموش کردن: 200-250 کیلوگرم در ساعت.

2. مشخصات

با توجه به نیاز خریدار، ما خود را توصیه می کنیم

مشتری برای انتخاب کوره تسمه مش با موثر

کوره خاموش کننده کمربند مشبک با اندازه 50mm*5000mm

(عرض*ارتفاع تسمه مشبک).

3. مقدمه کلی تجهیزات و ویژگی های اصلی

1 مقدمه کلی

1.1 خط عملیات حرارتی ترکیبی از فن آوری های پیشرفته از

تایوانقطعات اصلی آن از خارج از کشور وارد می شود.

1.2 خط تولید از شارژ کمربند مغناطیسی تشکیل شده است

دستگاه، دستگاه پیش تمیز کردن، کوره خاموش کننده غلتکی پشتیبانی،

مخزن کوئنچ، پایه روغن گیری، دستگاه پس از تمیز کردن،

کوره معتدل تسمه مشبک غلتکی و سیستم کنترل الکتریکی.

امکانات:

2.1 برای رفع نیازهای تولید قطعات چفت و بست، کوره

از فناوری تایوان استفاده می کند و اثر صرفه جویی در انرژی آن را بهبود می بخشد

ناحیه پوشش نسوز

2.2 خط تولید از گرمایش با ولتاژ پایین استفاده می کند

ترانسفورماتور برای افزایش طول عمر لوله های گرمایش.

2.3 تسمه مش توسط غلتک های پشتیبانی با هماهنگ شده پشتیبانی می شود

حرکت به طوری که تسمه توری حداقل کشش را تحمل کند.

2.4 غلتک ها توسط یاتاقان مهر و موم شده با فشار بالا پشتیبانی می شوند.

2.5 تسمه مش با دستگاه هشدار حمل و نقل غیرعادی طراحی شده است

برای اطمینان از حرکت پایدار تسمه مش.

2.6 اتمسفر قطره‌ای توسط یک گازساز تبدیل به گاز شده و سپس به داخل فرستاده می‌شود

کورهجو به طور مستمر نظارت و کنترل می شود

توسط یک پروب اکسیژن

2.7 تسمه توری داغ به ورودی کوره باز می گردد و

قسمت های سرد را از قبل گرم می کند که در مصرف انرژی صرفه جویی زیادی می کند.

4. پارامترهای اساسی خط تولید

4.1 کل قدرت بارگیری: حدود 286 کیلووات.منبع تغذیه 3 فاز، 380 ولت، 50 هرتز؛

4.2 طول کل: حدود 30 متر;

4.3 واحد خط: دستگاه شارژ، دستگاه پیش تمیز کردن، خاموش کردن

کوره، مخزن کوئنچ، پایه حذف روغن، دستگاه پس از تمیز کردن،

کوره معتدل

وزن کل 4.4: حدود 42 تن.

5. مشخصات تجهیزات

1 دمای کاری:

دستگاه پیش تمیز کننده: 40 تا 60 ℃؛کوره خاموش: 820 × 950 ℃؛خاموش کردن

مخزن، 60 تا 80 ℃؛دستگاه پس از تمیز کردن: 40 ~ 60 ℃;کوره معتدل: 300 × 450 ℃؛

2 بهره وری

خاموش کردن: 200-250 کیلوگرم در ساعت (متغیر با اندازه قطعه کار، وزن،

روش انباشته کردن و سایر شرایط مرتبط)

3 اتمسفر کوره

کوره خاموش کننده: متانول + پروپان

کوره معتدل: هوا؛

4 دستگاه شارژ

عرض تسمه مشبک: 500 میلی متر

5 دستگاه پیش تمیز کردن

عرض تسمه مشبک: 500 میلی متر

حجم مخزن: 1.5m3;

کوره خاموش کننده 6 توری تسمه ای

عرض تسمه مشبک: 500 میلیمتر

طول ورودی: 2000 میلی متر

طول تسمه پیش گرمایش: 1100 میلی متر

طول منطقه کار: 5000 میلی متر

ارتفاع موثر: 80 میلی متر

7 تانک روغن کوئنچ

عرض تسمه مشبک: 800 میلیمتر

طول مخزن روغن: 3800 میلی متر

عرض مخزن روغن: 1600 میلی متر

عمق مخزن روغن: 1800 میلی متر

حجم مخزن: 8 متر³

8 پایه روغن گیری

عرض تسمه مشبک: 800 میلیمتر

9 دستگاه پس تمیز کردن

عرض تسمه مشبک: 800 میلیمتر

حجم مخزن: 1.5 متر³

کوره تمپر تسمه مشبک 8

ارتفاع موثر: 100 میلی متر

عرض تسمه مشبک: 800 میلیمتر

طول منطقه گرمایش: 5000 میلی متر

6. خط تولید برق و مصرف انرژی

قدرت 6.1

قدرت گرمایش: 10 ± 380 ولت، 3 فاز، AC، 50 هرتز؛

سیستم اندازه گیری و کنترل: 10±220 ولت، 50 هرتز

سیستم گرمایش: حدود 310 کیلو وات

قدرت سیستم رانندگی و سایر نقاط مصرف: حدود 24 کیلو وات

منبع تغذیه کل خط: حدود 334 کیلو وات

مصرف برق در حالت عادی: حدود 150 کیلو وات

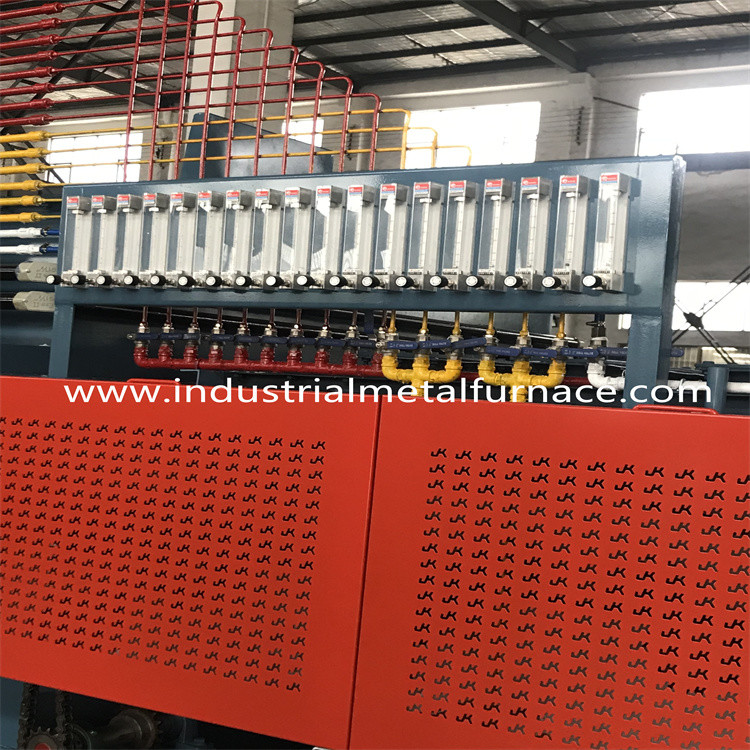

6.2 پارامترهای لوله ورودی اتمسفر

لوله ورودی متانول: 2-3 L/h ;≥0.04 مگاپاسکال؛

لوله ورودی پروپان: کنترل اتوماتیک با منبع ≤500L/h.عرضه

فشار ≥0.04 مگاپاسکال؛

6.3 آب خنک کننده

کیفیت آب: طبق استاندارد دولتی صنعتی کم کلسیم

آب در گردش؛

ماده معلق: حداکثر 10 میلی گرم در لیتر؛

اندازه سوراخ کمربند مش فیلتر: حداکثر 0.3 میلی متر؛

دمای ورودی: (حداکثر) 30 درجه سانتیگراد (در تابستان)

دمای ورودی: (دقیقه) 5 درجه سانتیگراد (در زمستان)

اختلاف دما: 10 درجه سانتیگراد

فشار ورودی: 0.2 Mpa;

حداکثر مصرف آب: حدود 30 متر مکعب در ساعت (استفاده در گردش)

6.4 تجهیزات تکمیلی (تامین شده توسط خریدار)

مخزن آب خنک شده و برج خنک کننده معمولاً نصب می شوند

خارج از کارگاه

اما نزدیک خط تولیدظرفیت خنک کننده

باید ≥30 متر باشد³/h.

7. مشخصات فنی برایواحد

دستگاه شارژ تسمه مغناطیسی

دستگاه شارژ از سیستم انتقال تسمه مغناطیسی تشکیل شده است،

قاب، تسمه مغناطیسی و سیستم رانندگی.قاب دستگاه ساخته شده است

از فولاد مقطعی و صفحات فولادی.

1 چرخ زنجیر و چرخ زنجیر: P=25.4mm، 1 مجموعه؛

2 دنده کاهنده، 0.55 کیلووات، 1 مجموعه

3 تسمه مغناطیسی: 500*3450*1/2mm (SUS304) 1 عدد

4 فولاد مغناطیسی با نیروی قوی: 28 * 26 * 12 1 گروه;

5 موتور ویبره: 250 وات، 1 مجموعه;

8. مش تسمه نوع پیش تمیز کردن ماشین

دستگاه تمیز کننده تسمه مشبک از نوع غوطه وری می باشد.3 دارد

موقعیت های کاری که غوطه ور کردن و تمیز کردن، آب صابون است

جت کردن، و خشک کردن با هوای قوی.دستگاه شارژ مجهز به

نازل نیروی قویو توسط یک جداسازی روغن آب احاطه شده است

مخزن و یک مخزن جمع آوری روغن.روغن جمع آوری شده می تواند مورد استفاده قرار گیرد.

• بدنه تانک

بدنه مخزن تمیز کننده از صفحات فولادی و مقطعی ساخته شده است

فولادی که به هم جوش داده می شوند.

• دستگاه رانندگی کمربند مشبک

کمربند مش: 500 میلی متر 1 قطعه;

چرخ زنجیر و چرخ زنجیر: P=50.8mm، 1 مجموعه؛

دنده کاهنده: 0.37 کیلووات، 1 مجموعه.

• حجم مخزن تمیز کردن: 1500 لیتر;
• پمپ جت تمیز کردن: 2.2 کیلو وات d = 50 میلی متر 1 مجموعه.
• دستگاه گرمایش: 380 ولت / 4 کیلو وات، 6 قطعه، در مجموع 24 کیلو وات؛
• مخزن جداسازی آب و روغن

جدا کننده روغن و آب، 1 مجموعه;

پمپ مایع، 0.37 کیلو وات، 1 مجموعه;

موتور دنده، 0.10 کیلو وات 1 مجموعه;

• فن خشک کن در خروجی، 1 مجموعه.
• کنترل کننده دما، هانیول، 1 مجموعه;

مقاومت حرارتی، PT100، 1 قطعه;

• دستگاه تشخیص رانندگی، مجموعه Omron 1;
• محافظ اضافه بار، 1 مجموعه;

9. کوره خاموش کننده کمربند مش　

کوره خاموش کننده بخش کلیدی خط تولید است.این است

متشکل از پوسته کوره، پایه ماشین جلو، حفظ حرارت

مواد، دستگاه گرمایش، دستگاه کنترل دما و جو

دستگاه تامین

9.1 پارامترهای اصلی:

عرض تسمه مشبک: 500 میلیمتر

طول منطقه کار: 5000 میلی متر

طول ورودی: 2000 میلی متر

طول منطقه پیش گرم: 1100 میلی متر

کنترل دما: کنترل PID 4 منطقه ای.

قدرت نامی: 150KW;

یکنواختی دمای کوره: یکنواختی دمای ≤±5℃ برای

همان بخش:≤±3℃;افزایش دمای دیواره بیرونی کوره: ≤50℃

دقت کنترل دما: ± 1℃;

دقت کنترل پتانسیل کربن: ≤±0.05% C، محدوده اندازه گیری: 0-1.5% C.
