غلتک برقی با کیفیت بالا Wondery

نوع تسمه مش کوره کوئنچ تمپرینگ

1. نیاز اساسی

1.1 محصول: پیچ خودکشی، پیچ دیواری فولادی.

1.2 فرآیند: کربورسازی، کربونیتر کردن، خاموش کردن روشن و معتدل کردن.

بهره وری 1.3: خاموش کردن: 150-250 کیلوگرم در ساعت.

2. مشخصات

با توجه به نیاز خریدار، ما به مشتری خود توصیه می کنیم

برای انتخاب500*6000 میلی مترکوره تسمه مشبک الکتریکی از نوع غلتکی پشتیبانی می کند.

3. پارامترهای اساسی خط تولید

4. مقدمه کلی تجهیزات و ویژگی های اصلی

1. مقدمه کلی

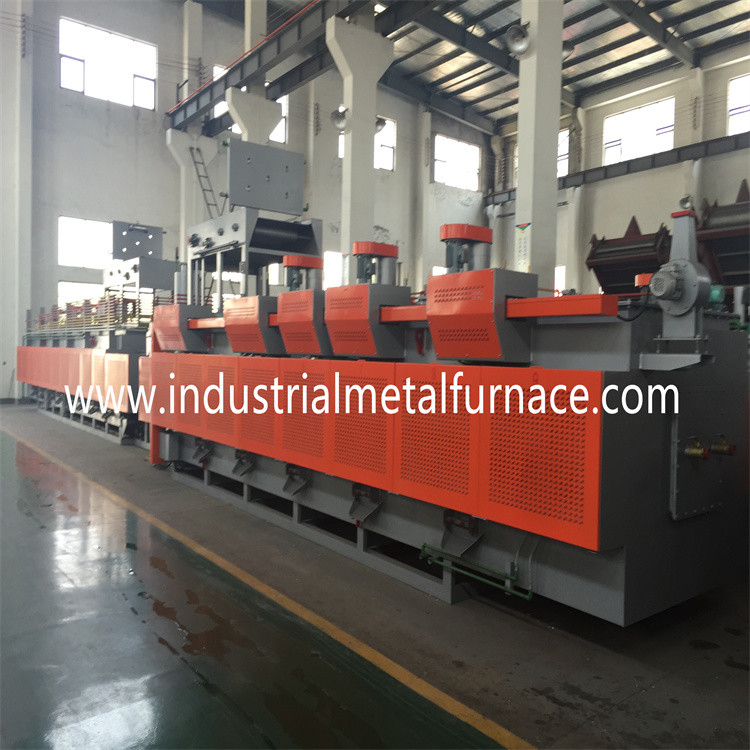

1.1 کوره نوع تسمه ترکیبی از فن آوری های پیشرفته از

تایوانقطعات اصلی آن از خارج از کشور وارد می شود.

1.2 خط تولید شامل کوره خاموش کننده غلتکی است.

مخزن خاموش کننده، پایه روغن گیری، دستگاه پس از تمیز کردن، غلتک پشتیبانی

کوره تسمه مشبک و سیستم کنترل الکتریکی.

2. ویژگی ها:

2.1 برای رفع نیازهای تولید قطعات بست، کوره استفاده می کند

فناوری تایوان، و اثر صرفه جویی در انرژی خود را در منطقه بهبود می بخشد

آستر نسوز

2.2 کوره نوع تسمه ای از گرمایش با ولتاژ پایین از طریق ترانسفورماتور استفاده می کند

برای افزایش طول عمر لوله های گرمایش.

2.3 تسمه مش توسط غلتک های پشتیبانی با هماهنگ شده پشتیبانی می شود

حرکت به طوری که تسمه توری حداقل کشش را تحمل کند.

2.4 غلتک ها توسط یاتاقان مهر و موم شده با فشار بالا پشتیبانی می شوند.

2.5 تسمه مش با دستگاه هشدار حمل و نقل غیرعادی طراحی شده است

حرکت پایدار تسمه مش را تضمین کنید.

2.6 جو قطره ای کوره تسمه نقاله مشبک

توسط گازیفایر تبدیل به گاز شده و سپس به داخل کوره فرستاده می شود.

جو به طور مستمر نظارت و کنترل می شود

توسط یک پروب اکسیژن

/

5. مشخصات تجهیزات

6. مشخصات فنی در هر واحد

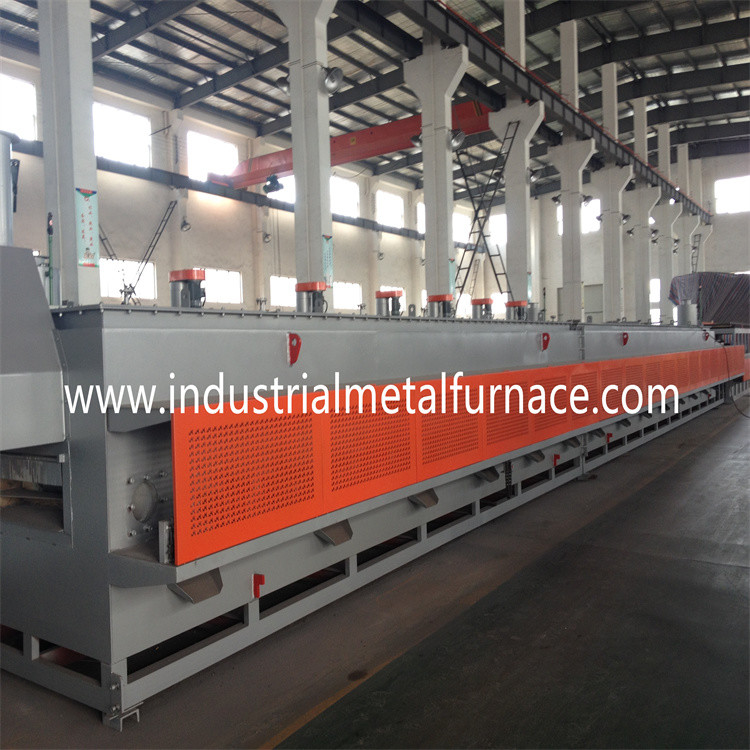

کوره خاموش کننده کمربند مشبک　

کوره خاموش کننده بخش کلیدی خط تولید کوره تسمه مشبک است

این شامل پوسته کوره، پایه ماشین جلو، مواد حفظ حرارت،

دستگاه گرمایش، دستگاه کنترل دما و دستگاه تامین جو.

پارامترهای اصلی:

عرض تسمه مشبک: 500 میلیمتر

طول منطقه کار: 6000 میلی متر

طول ورودی: 2000 میلی متر

طول منطقه پیش گرم: 1500 میلی متر

کنترل دما: کنترل PID 4 منطقه ای.

توان نامی: 160 کیلووات

یکنواختی دمای کوره: یکنواختی دمای ≤±5℃ برای

همان بخش:≤±3℃;افزایش دمای دیواره بیرونی کوره: ≤50℃

دستگاه رانندگی کمربند مشبک

2.1 قطعات از طریق تسمه مش منتقل می شوند.

2.2 تسمه مش توسط غلتک های پشتیبانی با

حرکت هماهنگتسمه مشبک از نوع جلو محور است،

و بنابراین حداقل نیروی کششی را در دمای بالا تحمل می کند.

سرعت رانندگی تسمه مش 2.3: 50 ~ 220 میلی متر در دقیقه، کنترل اینورتر.

کمربند مش 2.4: 500 * 22000 * 1.8 / 2.3 میلی متر.1 قطعه؛

2.5 غلتک پشتیبانی

غلتک های فوقانی پیش گرمایش، 50 میلی متر SUS304 5 قطعه؛

غلتک های پایین پیش گرمایش، 87 میلی متر SUS304 3 قطعه؛

غلتک بالایی، 50 میلی متر SUS310 19 قطعه

غلتک های پایین، 87 میلی متر SUS310 7 قطعه

غلتک محرک عقب، 203 میلی متر SUS310 1 قطعه

بلبرینگ، مجموعه UCFL207 68

چرخ زنجیر و چرخ زنجیر 2.6، P=19.05 میلی متر، 1 مجموعه

کاهنده 2.7، 0.75 کیلو وات 1 مجموعه؛

اینورتر 2.8، میتسوبیشی، 1 مجموعه;

دستگاه تشخیص رانندگی تسمه مش 2.9، مجموعه Omron 1

3. مواد حفظ حرارت

3.1 دیوار داخلی سقف با سیلیکات 1400 درجه حرارت بالا اندود شده است

پتو سرا آلومینیوم + 1260 سیلیکات.مواد آستر

توسط میله های 8 میلی متری و قطعات لنگر SUS310 ثابت می شود.

3.2 مقاومت الکتریکی دیوارهای جانبی کوره کمربند مشبک

با آجرهای ضد کربنات ایزولیت اندود شده اند،

آجرهای حفظ حرارت و تخته های حفظ حرارت.آستر

ضخامت 395 میلی متر است.

3.3 چسب نسوز نام تجاری معروف داخلی است.آن را دارد

ویژگی های اثر پیوند قوی تر در دمای بالاتر

4. دستگاه گرمایش: لوله های تابش حرارتی الکتریکی.

4.1 لوله های گرمایش الکتریکی در دیوار بالا و پایین نصب می شوند

از اجاقسیستم گرمایش با منبع تغذیه ولتاژ پایین کار می کند،

و هنگام تعویض لوله های گرمایش نیازی به توقف کوره نیست.

4.2 لوله های تابش حرارتی الکتریکی، 36 مجموعه.

الف) لوله بیرونی: 122 * 1325 * 4 میلی متر (SUS310S)، 36 قطعه؛

ب) هسته لوله گرمایش: OCr21Al6Nb، 36 قطعه؛

ج) قطعات عایق (کراندوم): 36 قطعه;

4.4 هر زون با یک ترانسفورماتور مستقل تنظیم می شود.تابش گرما

لوله در اتصال موازی است و با یکدیگر تداخلی ندارد.

لوله های تابش گرما به راحتی نگهداری می شوند.

5. فن اختلاط (بلبرینگ NSK با سیستم خنک کننده آب)، 2 مجموعه;

پره (شفت و پره)، 2 قطعه؛

بلبرینگ، NSK، 4 مجموعه;

موتور، 1.5 کیلو وات، 2 مجموعه;

6. دستگاه دود اگزوز (حذف و سوزاندن دود کوره

و مخزن نفت)

پمپ باد، 250 وات، 1 مجموعه

تخته محافظ عایق حرارتی خنک کننده آب در سمت بارگیری

پایه جلو، 1 قطعه;

درب کوره

الف) درب متحرک کوره در دهانه کوره، 1 مجموعه؛

ب) درب پرده نرم داخل کوره، 4 قطعه؛

9. سوراخ حذف گرد و غبار، 12 قطعه;

سوراخ های گرد و غبار در قسمت پایینی دو دیواره جانبی پیش گرمایش قرار دارند

و بخش گرمایشسوراخ گرد و غبار با یک پلاگین ساخته شده از گرما مسدود شده است

فیبر نگهدارنده و صفحه پوششیدوشاخه توسط مکانیزم اهرمی ثابت می شود،

و به راحتی حذف می شود.

10 درب کوره نوار نقاله مشبک نیز مجهز به 1 پرده آتش است

برای گرم کردن تمیز کردن مایع در مخزن تمیز کردن

دستگاه تامین اتمسفر 11

تامین جو: نوع قطره ای: متانول + پروپان + آمونیاک.

11.1 کنترل جو:

پروب اکسیژن، ماراتن، ایالات متحده آمریکا، 1 قطعه;

کنترل کننده پتانسیل کربن، Eurotherm، 1 مجموعه;

شیر تناسب برکت آلمان 1 عدد;

فلومتر متانول، 4 مجموعه;

دبی سنج آمونیاک، 1 مجموعه;

دبی سنج پروپان، 4 مجموعه;

دبی سنج هوای مرجع، 2 مجموعه

پمپ هوا، 8 وات، 2 مجموعه

ایمنی

دو دیوار جانبی قسمت پیش گرمایش و گرمایش هر دو هستند

از طریق صفحه پوشش سوراخ شده محافظت می شود.

دستگاه رانندگی کمربند مش 13، امرون، 1 مجموعه;
