کربوریزاسیون کوره مشبک تسمه توری حرارتی غلتکی گاز پشتیبانی

تعدیل برای اتصال دهنده ها

1. نیاز خریدار

1.1 محصول: ابزار دستی.

1.2 فرآیند: خاموش کردن روشن و معتدل.

1.3 بهره وری: خاموش کردن: 250-350 کیلوگرم در ساعت.

2. مشخصات

با توجه به نیاز خریدار، ما به مشتری خود توصیه می کنیم

برای انتخاب کوره تسمه مشبک گاز از نوع غلتکی پشتیبانی 600 * 6000 میلی متر.

3. مقدمه کلی تجهیزات و ویژگی های اصلی

1 مقدمه کلی

1.1 کوره عملیات حرارتی فن آوری های پیشرفته را ترکیب می کند

از تایوانقطعات اصلی آن از خارج از کشور وارد می شود.

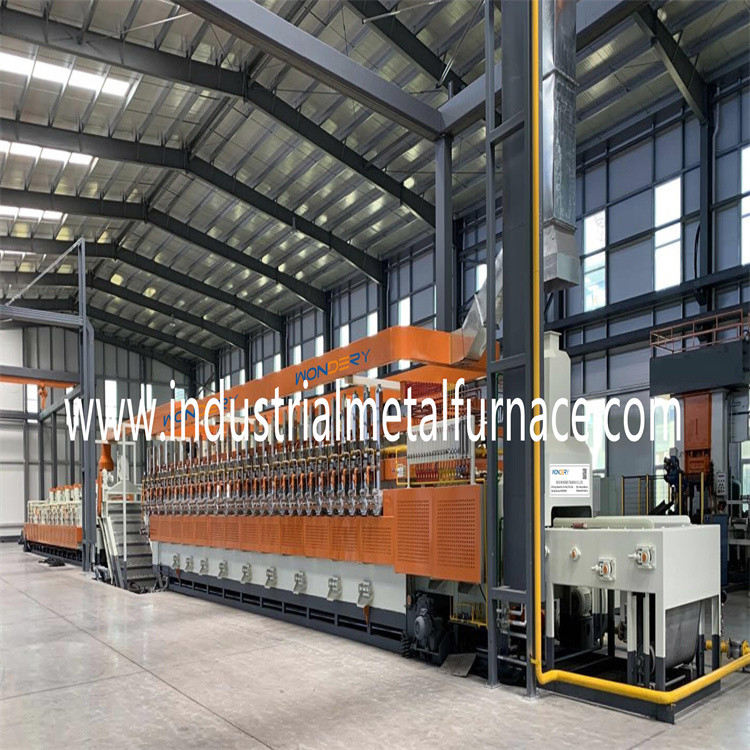

1.2 خط تولید از تسمه مش غلتکی پشتیبانی تشکیل شده است

کوره خاموش کردن، مخزن خاموش کردن، پایه حذف روغن، پس از تمیز کردن

دستگاه، کوره تسمه مش غلتکی پشتیبانی، و برق

سیستم کنترل.

2.ویژگی ها:

2.1 برای رفع نیازهای تولید قطعات چفت و بست، عملیات حرارتی

کوره استخدام می کندفناوری تایوان و صرفه جویی در مصرف انرژی آن را بهبود می بخشد

اثر در منطقه ازآستر نسوز

2.2 کوره تسمه نقاله توری برای خاموش کردن و تلطیف توسط طبیعی گرم می شود

گاز که صرفه جویی در انرژی، هزینه کمتر و راندمان بالاتر است.

2.3 تسمه مش توسط غلتک های پشتیبانی با هماهنگ شده پشتیبانی می شود

حرکت به طوری که تسمه توری حداقل کشش را تحمل کند.

2.4 غلتک ها توسط یاتاقان مهر و موم شده با فشار بالا پشتیبانی می شوند.

2.5 تسمه مش با دستگاه هشدار حمل و نقل غیرعادی طراحی شده است

برای اطمینان از حرکت پایدار تسمه مش.

2.6 اتمسفر قطره ای توسط یک گاز ساز گازی می شود و سپس به داخل آن فرستاده می شود

کورهجو به طور مداوم توسط

یک کاوشگر اکسیژن

2.7 تسمه توری داغ به ورودی کوره باز می گردد و

قسمت های سرد را از قبل گرم می کند که در مصرف انرژی صرفه جویی زیادی می کند.

3. پارامترهای اساسی خط تولید

3.1 کوره تسمه نقاله از کوره خاموش کننده تسمه مشبک تشکیل شده است.

مخزن خاموش کردن، پایه حذف روغن، دستگاه پس از تمیز کردن، کوره معتدل نقاله.

3.2 کل قدرت بارگیری: حدود 70 کیلووات (برق)؛منبع تغذیه 3 فاز، 380 ولت، 50 هرتز؛

720 کیلووات (گاز طبیعی)؛

3.3 وزن کل: حدود 35000 کیلوگرم؛

3.4 طول کل: حدود 28500 میلی متر.

4. مشخصات تجهیزات

1 دمای کاری:

3 فضای کوره

5. خط تولید برق و مصرف انرژی

5.1 قدرت

قدرت گرمایش: 10 ± 380 ولت، 3 فاز، AC، 50 هرتز؛

سیستم اندازه گیری و کنترل: 10±220 ولت، 50 هرتز

سیستم گرمایش: حدود 48 کیلو وات

قدرت سیستم رانندگی و سایر نقاط مصرف: حدود 30 کیلو وات؛

منبع تغذیه کل خط: حدود 78 کیلو وات

مصرف برق در حالت عادی: حدود 25 کیلو وات

5.2 مصرف گاز طبیعی

کوره کوئنچ: 600 کیلووات؛

کوره تمپرینگ: 400 کیلووات؛

کل مصرف گاز طبیعی: 1000 کیلووات;

5.3 پارامترهای لوله ورودی اتمسفر

لوله ورودی متانول: 3-5 لیتر در ساعت;≥0.04 مگاپاسکال؛

لوله ورودی پروپان: کنترل اتوماتیک با منبع ≤500L/h.فشار عرضه ≥0.04 مگاپاسکال؛

5.4 آب خنک کننده

کیفیت آب: طبق استاندارد دولتی آب در گردش صنعتی کم کلسیم.

ماده معلق: حداکثر 10 میلی گرم در لیتر؛

اندازه سوراخ کمربند مش فیلتر: حداکثر 0.3 میلی متر؛

دمای ورودی: (حداکثر) 30 درجه سانتیگراد (در تابستان)

دمای ورودی: (دقیقه) 5 درجه سانتیگراد (در زمستان)

اختلاف دما: 10 درجه سانتیگراد

فشار ورودی: 0.2 Mpa;

حداکثر مصرف آب: حدود 50 متر مکعب در ساعت (استفاده در گردش).

5.5 تجهیزات تکمیلی (تامین شده توسط خریدار)

مخزن آب خنک شده و برج خنک کننده معمولا

نصب شده در خارج از کارگاه؛

اما نزدیک خط تولیدظرفیت خنک کننده

باید ≥60 متر باشد³/h.

6. کنترل الکتریکی کامپیوتری

کابینت کنترل برق (سیم کشی جمعی)

کابینت کنترل برق 1000*700*2000mm 3 عدد;

کل فرآیند تولید توسط کامپیوتر مدیریت می شود

و توسط سیستم PLC نظارت می شود.

سیستم کنترل کوره تسمه ای پیوسته

دارای نظارت، مدیریت زمان واقعی است

و کنترل فرآیند دما، سیستم رانندگی، موتورها، سیستم گرمایش و ایمنی.

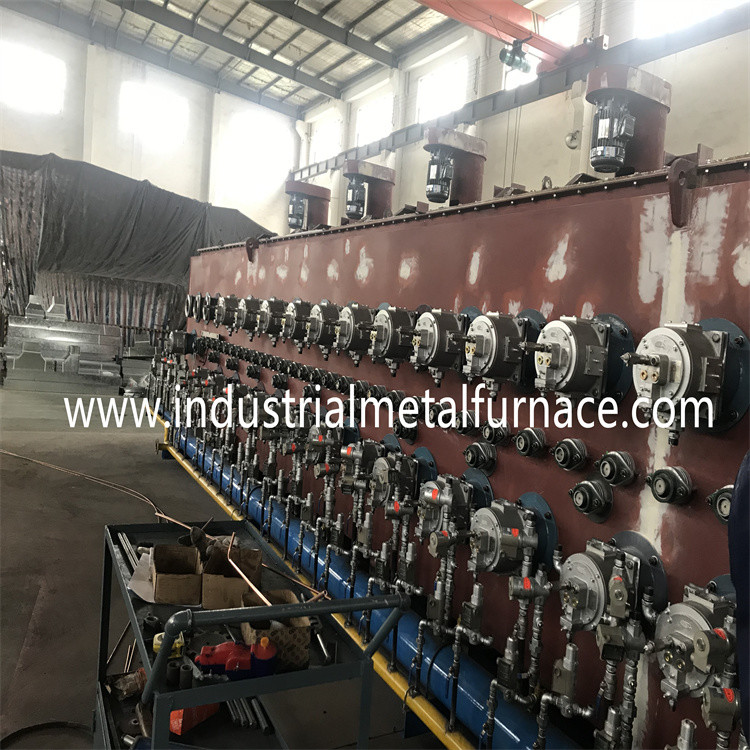

سیستم کنترل گرمایش کوره تسمه مشبک از یک تشکیل شده است

دماسنج و یک PLC که موازی را متوجه می شود

قفل شدن پالس مشعل

آتش گرفتن.
