کوره تسمه مشبک برقی پشتیبانی غلتکی برای اتصال دهنده ها

1. نیاز خریدار

1.1 محصول: پیچ خودکار.

1.2 فرآیند: کربورسازی، کربونیتریدینگ و تمپر کردن،

عمق کیس: ≤0.15 میلی متر؛

1.3 بهره وری: حدود 350 کیلوگرم در ساعت کربورسازی.

2. مشخصات

با توجه به نیاز خریدار، ما به مشتری خود توصیه می کنیم

انتخاب کنید600*8000 میلی مترکوره تسمه مشبک الکتریکی از نوع غلتکی پشتیبانی می کند.

3. ویژگی های اصلی

3.1 برای رفع نیازهای تولید قطعات چفت و بست، نوار نقاله مش

کوره استخدام می کندفن آوری تایوان و بهبود اثر صرفه جویی در انرژی آن در

مساحتآستر نسوز

3.2 خط تولید از گرمایش با ولتاژ پایین از طریق ترانسفورماتور استفاده می کند

برای افزایش طول عمر لوله های گرمایش.

3.3 تسمه مش توسط غلتک های پشتیبانی با هماهنگ شده پشتیبانی می شود

حرکت به طوری که تسمه توری حداقل کشش را تحمل کند.

3.4 غلتک ها توسط یاتاقان مهر و موم شده با فشار بالا پشتیبانی می شوند.

3.5 تسمه مش با دستگاه هشدار حمل و نقل غیرعادی طراحی شده است

حرکت پایدار تسمه مش را تضمین کنید.

3.6 اتمسفر قطره ای توسط یک گازیفایر گازی شده و سپس به کوره فرستاده می شود.

جو به طور مداوم توسط یک کاوشگر اکسیژن کنترل و کنترل می شود.

3.7 تسمه توری داغ به ورودی کوره برمی گردد و پیش گرم می شود

قطعات سرد، که باعث صرفه جویی در مصرف انرژی می شود.

3.پارامترهای اساسی خط تولید

4.مشخصات تجهیزات

4.1 دستگاه شارژ

عرض تسمه مشبک: 700 میلیمتر

4.2 دستگاه پیش تمیز کردن

عرض تسمه مشبک: 600 میلیمتر

طول موثر: 2400 میلی متر

حجم مخزن: 2 متر³

4.3 کوره خاموش کننده نوع تسمه مش

عرض تسمه مشبک: 600 میلی متر

طول ورودی: 2000 میلی متر

طول تسمه پیش گرمایش: 1500 میلی متر

طول منطقه کار: 8000 میلی متر

ارتفاع موثر: 100 میلی متر

4.4 مخزن روغن خاموش کننده

عرض تسمه مشبک: 1000 میلیمتر

عمق مخزن روغن: 2000 میلی متر

طول مخزن روغن: 4200 میلی متر

حجم مخزن: 12 متر³

4.5 پایه روغن گیری

عرض تسمه مشبک: 800 میلیمتر

4.6 دستگاه پس تمیز کردن

عرض تسمه مشبک: 800 میلیمتر

طول موثر: 2800 میلی متر

حجم مخزن: 2 متر³

کوره تمپر تسمه مشبک 4.7

ارتفاع موثر: 130 میلی متر

عرض تسمه مشبک: 850 میلیمتر

طول منطقه گرمایش: 8000 میلی متر

5.مشخصات فنی برایواحد

ماشین شارژ

دستگاه شارژ از تسمه حمل و نقل مغناطیسی تشکیل شده است

سیستم، قاب، تسمه مغناطیسی و سیستم رانندگی.ماشین

فریم از فولاد مقطعی و صفحات فولادی ساخته شده است.

1 دنده کاهنده، 0.55 کیلووات، 1 مجموعه

2 تسمه مغناطیسی: 700*340*1/2mm (SUS304) 1 قطعه

3 فولاد مغناطیسی با نیروی قوی: 28 * 26 * 12 1 گروه;

4 موتور ویبره: 250 وات، 1 مجموعه;

5 تسمه مغناطیسی سرعت: 80-450min/mm (تبدیل فرکانس)، 1 مجموعه؛

دستگاه پیش تمیز کننده نوع کمربند مش

دستگاه تمیز کننده تسمه مشبک از نوع غوطه وری می باشد.3 دارد

موقعیت های کاری که غوطه ور کردن و تمیز کردن، آب صابون است

جت کردن، و خشک کردن با هوای قوی.دستگاه شارژ مجهز است

با نازل نیروی قویو کنار آن یک روغن آب است

مخزن جداسازی و یک مخزن جمع آوری روغن.روغن جمع شد

می تواند استفاده شود.

بدنه تانک

بدنه مخزن تمیز کننده از صفحات فولادی و مقطعی ساخته شده است

فولادی که به هم جوش داده می شوند.بدنه مخزن از جنس مقطع ساخته شده است

ورق فولادی و فولادی.

دستگاه رانندگی تسمه مشبک 2

تسمه مش: 600*16500*1.6/2.5mm SUS201 1 قطعه;

چرخ زنجیر و چرخ زنجیر: P=76.2mm، 1 مجموعه؛

دنده کاهنده: 0.75 کیلو وات، 1 مجموعه.

حجم مخزن 3 تمیز کننده: 2000 لیتر;

4 پمپ جت تمیز کننده: 2.2 کیلو وات 1 مجموعه;

نازل مسی، چند عدد;

گیج فشار، مجموعه 0-0.5Mpa 1؛

5 دستگاه گرمایش: 380 ولت / 4 کیلو وات، 6 قطعه، در مجموع 24 کیلو وات؛

6 مخزن جداسازی روغن و آب

جدا کننده روغن و آب، 1 مجموعه;

موتور دنده، 0.10 کیلو وات 1 مجموعه;

7 فن خشک کن در خروجی, , 1 مجموعه;

8 کنترل کننده دما، 1 مجموعه;

مقاومت حرارتی، PT100، 1 قطعه;

9 دستگاه تشخیص رانندگی، امرون، 1 مجموعه.

شیر مایع 10 d=15 1 عدد;

11 محافظ اضافه بار، 1 مجموعه;

12 فن فشار قوی، 1 مجموعه;

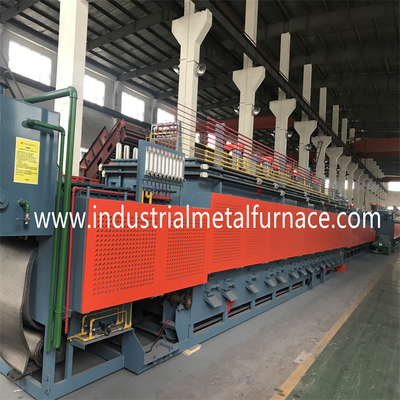

کوره خاموش کننده کمربند مشبک　　

کوره خاموش کننده بخش کلیدی خط تولید است.

از پوسته کوره، پایه ماشین جلو، حفظ حرارت تشکیل شده است

مواد، دستگاه گرمایش، دستگاه کنترل دما و جو

دستگاه تامین

1 پارامترهای اصلی:

عرض تسمه مشبک: 600 میلیمتر

طول منطقه کار: 8000 میلی متر

طول ورودی: 2000 میلی متر

طول منطقه پیش گرم: 1500 میلی متر

کنترل دما: کنترل PID 5 منطقه ای.

توان نامی: 225KW;1^خیابانمنطقه: 90 کیلووات، 2^ndمنطقه: 45kw;3^rdمنطقه: 30kw;

4^هفتممنطقه: 30kw;5^هفتممنطقه: 30 کیلووات

دمای کار: 800-920 ℃

یکنواختی دمای کوره: ≤±5℃ یکنواختی دما برای همان بخش:≤±3℃.افزایش دمای دیواره بیرونی کوره: ≤50℃.

پوسته کوره: ساخته شده از فولاد مقطعی و صفحه فولادی.

دستگاه رانندگی تسمه مشبک 2

2.1 قطعات از طریق تسمه مش منتقل می شوند.

2.2 تسمه مش توسط غلتک های پشتیبانی با هماهنگ شده پشتیبانی می شود

جنبش.تسمه مشبک از نوع جلو محور است و بنابراین خرس دارد

حداقل نیروی کششی در دمای بالا

سرعت رانندگی تسمه مش 2.3: 50 ~ 220 میلی متر در دقیقه، کنترل اینورتر.

کمربند مش 2.4: 600 * 22000 * 2/3 میلی متر;1 قطعه؛

2.5 غلتک پشتیبانی

غلتک های فوقانی پیش گرمایش، SUS304S 5 قطعه؛

غلتک های پایین پیش گرمایش، SUS304S 3 قطعه؛

غلطک بالایی SUS310S 26 عددی

غلتک پایین SUS310S 9 عدد

غلتک محرک عقب SUS310S 1 عدد

چرخ زنجیر و چرخ زنجیر 2.6، P=25.4 میلی متر، 1 مجموعه

کاهنده 2.7، 0.75 کیلو وات 1 مجموعه؛

بلبرینگ 2.8، UCFL207 (NSK)، 86 مجموعه؛

دستگاه تشخیص رانندگی تسمه مش 2.9، 1 مجموعه.

3 مواد حفظ حرارت

سقف 3.1: پتوی سرا آلومینیومی، Qiqiang، سوژو؛

3.2 دیوارهای جانبی: دیوارهای ایزولیت با آجرهای ضد کربنات ایزولیت اندود شده اند.

آجرهای حفظ حرارت و تخته های حفظ حرارت.

3.3 چسب نسوز P-150 (با نام تجاری ژاپن) می باشد.آن را دارد

ویژگی های اثر پیوند قوی تر در دمای بالاتر

4 دستگاه گرمایش: لوله های تابش حرارت الکتریکی.

4.1 لوله های گرمایش الکتریکی در دیوار بالا و پایین نصب می شوند

از اجاقسیستم گرمایش با منبع تغذیه ولتاژ پایین کار می کند،

و هنگام تعویض لوله های گرمایش نیازی به توقف کوره نیست.

4.2 لوله تابش حرارت الکتریکی، 45 مجموعه.

الف) لوله بیرونی: 122 * 1420 * 4 میلی متر (SUS310S)، 45 قطعه؛

ب) هسته لوله گرمایش: OCr21Al6Nb، 45 قطعه؛

ج) قطعات عایق (کراندوم): 45 قطعه;

جفت حرارتی 4.3 نوع WRN130 K 5 عددی;

4.4 هر زون با یک ترانسفورماتور مستقل تنظیم می شود.تابش گرما

لوله در اتصال موازی است و با یکدیگر تداخلی ندارد.

لوله های تابش گرما به راحتی نگهداری می شوند.

فن مخلوط کن (با سیستم خنک کننده آبی)، 3 مجموعه;

پره (شفت و پره)، 3 قطعه;

موتور، 1.5 کیلو وات، 3 مجموعه;

6 دستگاه دود اگزوز ( خارج کردن و سوزاندن

دود کوره و مخزن نفت)

پمپ باد، 250 وات، 1 مجموعه

7 تخته محافظ عایق حرارتی خنک کننده آب در بارگیری

طرف پایه جلو، 1 قطعه؛

8 درب کوره

الف) درب متحرک کوره در دهانه کوره، 1 مجموعه؛

ب) درب پرده نرم داخل کوره، 3 قطعه؛

9 سوراخ حذف گرد و غبار، 16 قطعه؛

سوراخ های گرد و غبار در قسمت پایینی دو دیوار جانبی قرار دارند

قسمت پیش گرمایش و گرمایشسوراخ گرد و غبار با

پلاگین ساخته شده از فیبر حفظ حرارت و صفحه پوشش.این

پلاگین توسط مکانیزم اهرمی ثابت می شود و به راحتی جدا می شود.

10 درب کوره نیز مجهز به 1 پرده آتش برای گرم کردن است

مایع تمیز کننده در مخزن تمیز کننده

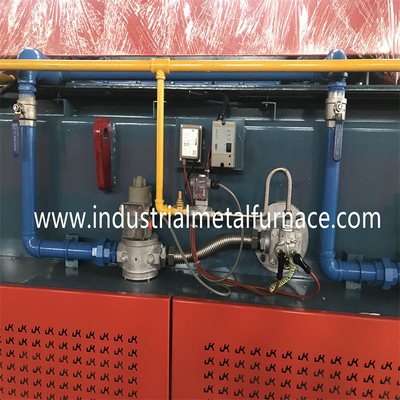

دستگاه تامین اتمسفر 11

تامین جو: نوع قطره ای: متانول + پروپان + آمونیاک.

11.1 کنترل جو:

پروب اکسیژن، ماراتن، ایالات متحده آمریکا، 1 قطعه;

شیر مغناطیسی برکت آلمان 1 عدد;

فلومتر متانول، 4 مجموعه;

دبی سنج آمونیاک، 1 مجموعه;

دبی سنج پروپان، 3 مجموعه;

دبی سنج هوای مرجع، 2 مجموعه

پمپ هوا، 8 وات، 2 مجموعه

ایمنی

دو دیوار جانبی قسمت پیش گرمایش و گرمایش هر دو هستند

از طریق صفحه پوشش سوراخ شده محافظت می شود.

دستگاه رانندگی کمربند مش 13، امرون، 1 مجموعه;
