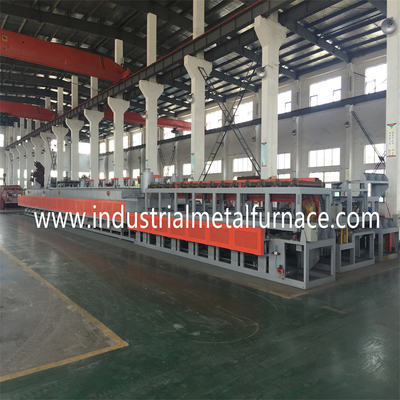

750 کیلوگرم در ساعت غلتک پشتیبانی مداوم

کوره تسمه توری گاز برای اتصال دهنده ها پیچ مهره

1. نیاز خریدار

1.1محصول: پیچ و مهره اتصال دهنده ها؛

1.2 فرآیند: کربورسازی، کوچ کردن، معتدل کردن.

1.3 بهره وری: خاموش کردن: 500-750 کیلوگرم در ساعت.

2. مشخصات

با توجه به نیاز خریدار، ما خود را توصیه می کنیم

مشتری برای انتخاب نوع گاز غلتکی پشتیبانی 800 * 8000 * 10 میلی متر

کوره تسمه مشبک.

3. مقدمه کلی تجهیزات و ویژگی های اصلی

1 مقدمه کلی

1.1 خط کوره عملیات حرارتی پیشرفته را ترکیب می کند

فناوری های تایوانقطعات کلیدی آن وارداتی است

از خارج از کشور

1.2 کوره نوع تسمه از شبکه غلتکی پشتیبانی تشکیل شده است

کوره خاموش کننده تسمه، مخزن کوئنچ، پایه حذف روغن،

دستگاه پس از تمیز کردن، پشتیبانی از تسمه مش غلتکی

کوره و سیستم کنترل الکتریکی

امکانات:

2.1 برای رفع نیازهای تولید قطعات چفت و بست، کوره

از فناوری تایوان استفاده می کند و اثر صرفه جویی در انرژی آن را بهبود می بخشد

در زمینه پوشش نسوز.

2.2 کوره خاموش کننده مداوم و کوره تمپرینگ توسط گرم می شوند

گاز طبیعی که صرفه جویی در انرژی، هزینه کمتر و راندمان بالاتر است.

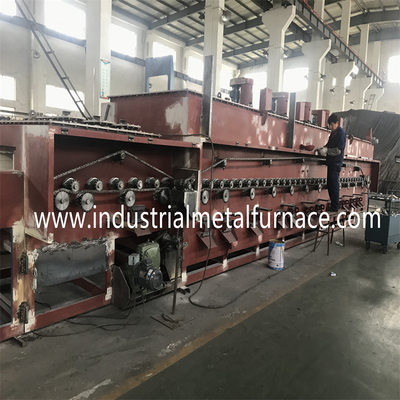

2.3 تسمه مش توسط غلتک های پشتیبانی با هماهنگ شده پشتیبانی می شود

حرکت به طوری که تسمه توری حداقل کشش را تحمل کند.

2.4 غلتک ها توسط یاتاقان مهر و موم شده با فشار بالا پشتیبانی می شوند.

2.5 تسمه مش نقاله با هشدار حمل و نقل غیرعادی طراحی شده است

دستگاهی برای اطمینان از حرکت پایدار تسمه مش.

2.6 اتمسفر قطره‌ای توسط یک گازساز تبدیل به گاز شده و سپس به داخل فرستاده می‌شود

کورهجو به طور مستمر نظارت و کنترل می شود

توسط یک پروب اکسیژن

2.7 تسمه توری داغ به ورودی کوره باز می گردد

و قسمت های سرد را از قبل گرم می کند که در مصرف انرژی صرفه جویی زیادی می کند.

4. پارامترهای اساسی خط تولید

4.1z قدرت بارگیری کل: حدود 228 کیلووات (برق)؛

منبع تغذیه 3 فاز، 380 ولت، 50 هرتز؛

1500 کیلووات (گاز طبیعی)؛

5. ابعاد هر واحد

5.1 دستگاه شارژ

عرض تسمه مش: 900 میلی متر;

5.2 دستگاه پیش تمیز کردن

عرض تسمه مش: 800 میلی متر؛

5.3 کوره خاموش کننده مداوم

عرض تسمه مش: 800 میلی متر؛

طول منطقه ورودی: 2000 میلی متر؛

طول منطقه پیش گرمایش: 1500 میلی متر؛

طول منطقه کار: 6000 میلی متر؛

طول موثر: 100 میلی متر;

5.4 مخزن روغن کوئنچ

عرض تسمه مش: 1200 میلی متر؛

عمق مخزن روغن Quneching: 2000mm;

طول مخزن روغن کوچینگ: 12 متر³

5.5 پایه حذف روغن

عرض تسمه مش: 1000 میلی متر؛

5.6 دستگاه پس تمیز کردن

عرض تسمه مش: 1000 میلی متر؛

طول موثر: 2600mm;

حجم: 3.5 متر³

کوره تمپرینگ 5.7

عرض تسمه مش: 1000 میلی متر؛

طول منطقه گرمایش: 8000 میلی متر؛

ارتفاع موثر: 130mm;

5.8 سیاه کننده تنک

عرض تسمه مش: 1000 میلی متر؛

دستگاه خشک کن 5.9

عرض تسمه مش: 1000 میلی متر؛

دستگاه روغن گیری 5.10

عرض تسمه مش: 1000 میلی متر؛

6. خط تولید برق و مصرف انرژی

6.1 قدرت

قدرت گرمایش: 10 ± 380 ولت، 3 فاز، AC، 50 هرتز؛

سیستم اندازه گیری و کنترل: 10 ± 220 ولت، 50 هرتز.

سیستم گرمایش: حدود 165 کیلو وات؛

قدرت سیستم رانندگی و سایر نقاط مصرف: حدود 63 کیلو وات.

منبع تغذیه کل خط: حدود 228 کیلو وات.

مصرف برق در حالت عادی: حدود 100 کیلو وات.

6.2 مصرف گاز طبیعی کوره نوع کمربندی

کوره کوئنچینگ: 900 کیلووات؛

کوره تمپرینگ: 600 کیلووات؛

کل مصرف گاز طبیعی: 1500 کیلووات;

6.3 پارامترهای لوله ورودی اتمسفر

لوله ورودی متانول: 4-6 لیتر در ساعت;≥0.04 مگاپاسکال؛

لوله ورودی پروپان: 1000L/H، کنترل اتوماتیک؛عرضه

فشار ≥0.04 مگاپاسکال؛

6.4 آب خنک کننده

کیفیت آب: طبق استاندارد دولتی کم کلسیم

آب در گردش صنعتی؛

ماده معلق: حداکثر 10 میلی گرم در لیتر؛

اندازه سوراخ کمربند مش فیلتر: حداکثر 0.3 میلی متر؛

دمای ورودی: (حداکثر) 30 درجه سانتیگراد (در تابستان)

دمای ورودی: (دقیقه) 5 درجه سانتیگراد (در زمستان)

اختلاف دما: 10 درجه سانتیگراد

فشار ورودی: 0.2 Mpa;

حداکثر مصرف آب: حدود 100 متر مکعب در ساعت.

6.5 تجهیزات تکمیلی (تامین شده توسط خریدار)

مخزن آب خنک شده و برج خنک کننده معمولاً نصب می شوند

خارج از کارگاه؛

اما نزدیک خط تولیدظرفیت خنک کننده باید

≥100m3/h باشد.

کنترل برق کامپیوتری

کابینت کنترل برق (سیم کشی جمعی)

کابینت کنترل برق، 1000 * 700 * 2000 میلی متر، 4-5 قطعه؛

کوره خاموش کننده و تلطیف مشبک پیوسته

توسط کامپیوتر مدیریت می شود وتوسط سیستم PLC میتسوبیشی نظارت می شود.

سیستم کنترل دارای زمان واقعی استنظارت، مدیریت و فرآیند

کنترل دما، رانندگیسیستم، موتور، سیستم گرمایش،

و ایمنیکوره خاموش کننده تسمه مشبک و معتدل تسمه مش

کوره است از طریق گاز طبیعی گرم می شود.آنها توسط کنترل کننده دما کنترل می شوند

و PLC برای دستیابی به اشتعال پالسی مشعل ها در اتصال موازی.
