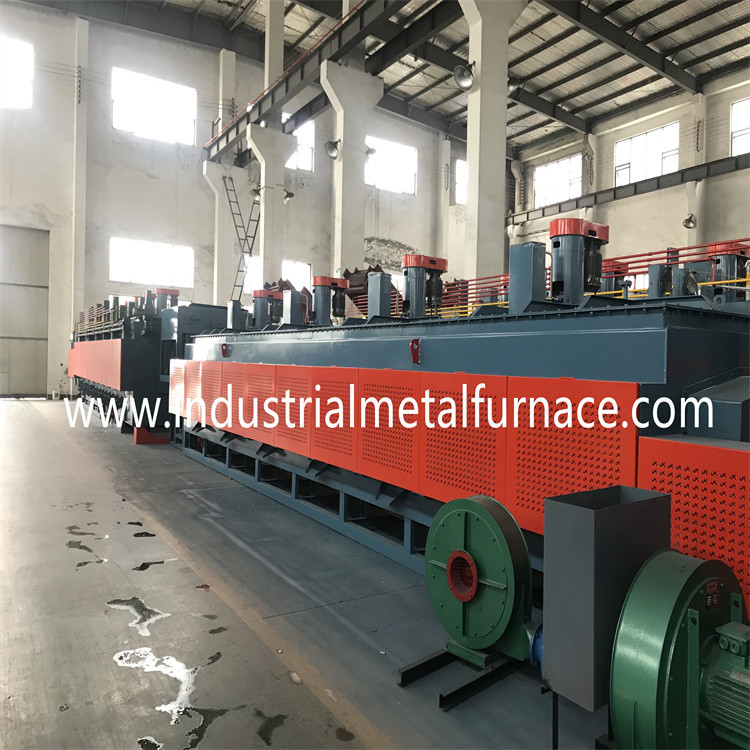

غلتک پشتیبانی مقاومتی الکتریکی صنعتی

کوره تسمه نقاله مشبک، کوره عملیات حرارتی

1. نیاز خریدار

1.1 محصول: میخ های فولادی، پیچ خودکار.

فرآیند 1.2: کربورسازی، خاموش کردن روشن و معتدل کردن.

بهره وری 1.3: خاموش کردن: 500-1000 کیلوگرم در ساعت.

2. مشخصات

با توجه به نیاز خریدار، ما به مشتری خود توصیه می کنیم

انتخاب کنید800*10000 میلی مترکوره تسمه مشبک الکتریکی از نوع غلتکی پشتیبانی می کند.

3. مقدمه کلی تجهیزات و ویژگی های اصلی

1 مقدمه کلی

1.1 خط عملیات حرارتی ترکیبی از فن آوری های پیشرفته است

از تایوانقطعات اصلی آن از خارج از کشور وارد می شود.

1.2 خط تولید از دستگاه شارژ کمربند مغناطیسی تشکیل شده است،

دستگاه پیش تمیز کردن، کوره خاموش کننده غلتکی، مخزن خاموش کردن،

پایه جدا کردن روغن، دستگاه پس از تمیز کردن، تسمه مشبک غلتکی

کوره معتدل و سیستم کنترل الکتریکی

امکانات:

2.1 برای رفع نیازهای تولید قطعات بست، کوره استفاده می کند

فناوری تایوان، و اثر صرفه جویی در انرژی خود را در منطقه بهبود می بخشد

آستر نسوز

2.2 خط تولید از گرمایش با ولتاژ پایین از طریق ترانسفورماتور استفاده می کند

برای افزایش طول عمر لوله های گرمایش.

2.3 تسمه مشبک توسط غلتک های پشتیبانی با حرکت هماهنگ پشتیبانی می شود

به طوری که تسمه مشبک حداقل کشش را تحمل کند.

2.4 غلتک ها توسط یاتاقان مهر و موم شده با فشار بالا پشتیبانی می شوند.

2.5 تسمه مش با دستگاه هشدار حمل و نقل غیرعادی طراحی شده است

حرکت پایدار تسمه مش را تضمین کنید.

2.6 اتمسفر قطره ای توسط یک گازیفایر گازی شده و سپس به داخل کوره فرستاده می شود.

جو به طور مداوم توسط یک کاوشگر اکسیژن کنترل و کنترل می شود.

2.7 تسمه توری داغ به ورودی کوره برمی گردد و پیش گرم می شود

قطعات سرد، که باعث صرفه جویی در مصرف انرژی می شود.

4. پارامترهای اساسی خط تولید

5. پارامترهای فنی

6. خط تولید برق و مصرف انرژی

قدرت 6.1

قدرت گرمایش: 10 ± 380 ولت، 3 فاز، AC، 50 هرتز؛

سیستم اندازه گیری و کنترل: 10±220 ولت، 50 هرتز

سیستم گرمایش: حدود 745 کیلو وات

قدرت سیستم رانندگی و سایر نقاط مصرف: حدود 40 کیلو وات

منبع تغذیه کل خط: حدود 785 وات

مصرف برق در حالت عادی: حدود 420 کیلو وات

6.2 پارامترهای لوله ورودی اتمسفر

لوله ورودی متانول: 4-6 لیتر در ساعت;≥0.04 مگاپاسکال؛

لوله ورودی پروپان: کنترل اتوماتیک با منبع ≤500L/h.

فشار عرضه ≥0.04 مگاپاسکال؛

لوله ورودی آمونیاک: 3m3/h;

6.3 آب خنک کننده

کیفیت آب: طبق استاندارد دولتی کم کلسیم

آب در گردش صنعتی؛

ماده معلق: حداکثر 10 میلی گرم در لیتر؛

اندازه سوراخ کمربند مش فیلتر: حداکثر 0.3 میلی متر؛

دمای ورودی: (حداکثر) 30 درجه سانتیگراد (در تابستان)

دمای ورودی: (دقیقه) 5 درجه سانتیگراد (در زمستان)

اختلاف دما: 10 درجه سانتیگراد

فشار ورودی: 0.2 مگاپاسکال

حداکثر مصرف آب: حدود 100 متر مکعب در ساعت (استفاده در گردش)

6.4 تجهیزات تکمیلی (تامین شده توسط خریدار)

مخزن آب خنک شده و برج خنک کننده معمولاً نصب می شوند

خارج از کارگاه

اما نزدیک خط تولیدظرفیت خنک کننده باید

≥100m3/h باشد.

7. مشخصات فنی برایواحد

دستگاه شارژ تسمه مغناطیسی

دستگاه شارژ از قاب نوک، سیلو ارتعاشی تشکیل شده است.

سیستم انتقال تسمه مغناطیسی و سیستم رانندگی.این

قاب دستگاه از فولاد مقطعی و صفحات فولادی ساخته شده است.

1 چرخ زنجیر و چرخ زنجیر: P=25.4mm، 1 مجموعه؛

2 دنده کاهنده، 0.55 کیلووات (تنظیم سرعت VF)، 1 مجموعه

3 تسمه مغناطیسی: 900*3450*1/2mm (SUS304) 1 عدد

4 فولاد مغناطیسی با نیروی قوی: 28 * 26 * 8 1 گروه;

5 موتور ویبره: 150 وات، 1 مجموعه.

6 ایستگاه هیدرولیک: 16Mpa/cm2 2.2kw، 1 مجموعه.

7 سیلندر روغن هیدرولیک: 1 ست 80*800 میلی متر؛

دستگاه پیش تمیز کننده نوع کمربند مش

دستگاه پیش تمیز کننده از نوع غوطه وری می باشد.3 تا کار داره

موقعیت هایی که عبارتند از: شستشو، ریزش آب صابون و خشک کردن با هوای قوی.

دستگاه شارژ مجهز به نازل نیروی قوی است.و آن

یک مخزن جداسازی روغن آب و یک مخزن جمع آوری روغن احاطه شده است.

روغن جمع آوری شده می تواند مورد استفاده قرار گیرد.

بدنه تانک

بدنه مخزن تمیز کننده از صفحات فولادی و مقطعی ساخته شده است

فولادی که به هم جوش داده می شوند.

دستگاه رانندگی تسمه مشبک 2

تسمه مش: 800*7200*1.5/2.5mm 1 قطعه;

چرخ زنجیر و چرخ زنجیر: P=25.4mm، 1 مجموعه؛

دنده کاهنده: 0.55 کیلو وات، 1 مجموعه.

حجم مخزن 3 تمیز کننده: 2000 لیتر;

4 پمپ جت تمیز کننده: 2.2 کیلو وات 1 مجموعه;

نازل مسی، چند عدد;

5 دستگاه گرمایش: 380 ولت / 4 کیلو وات، 6 قطعه، در مجموع 24 کیلو وات؛

6 مخزن جداسازی روغن و آب

جدا کننده روغن و آب، 1 مجموعه;

موتور دنده، 0.37 کیلو وات 1 مجموعه;

7 فن خشک کن در خروجی، فن تهویه مطبوع، 1 مجموعه;

8 کنترل کننده دما، RKC، 1 مجموعه؛

مقاومت حرارتی، PT100، 1 قطعه;

9 دستگاه تشخیص رانندگی، امرون، 1 مجموعه.

شیر مایع 10 d=15 1 عدد;

11 محافظ اضافه بار، 1 مجموعه;

دستگاه توزیع ارتعاش

1 سیلو ویبره 1 عدد;

2 موتور ویبره 150 وات، 2 مجموعه;

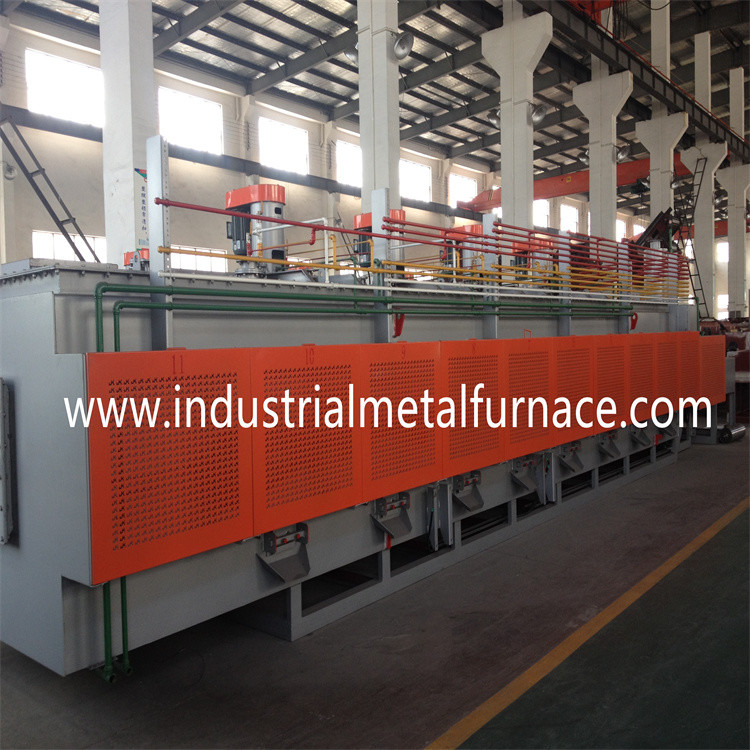

کوره خاموش کننده کمربند مشبک　　

کوره خاموش کننده بخش کلیدی خط تولید است.

از پوسته کوره، پایه ماشین جلو، گرما تشکیل شده است

مواد نگهدارنده، دستگاه گرمایش، دستگاه کنترل دما،

و دستگاه تامین جو.

1 پارامترهای اصلی:

عرض تسمه مشبک: 800 میلیمتر

طول منطقه کار: 10000 میلی متر

طول ورودی: 2000 میلی متر

طول منطقه پیش گرم: 1500 میلی متر

کنترل دما: کنترل PID 6 منطقه ای.

توان نامی: 420 کیلووات

یکنواختی دمای کوره: یکنواختی دمای ≤±5℃ برای

همان بخش:≤±3℃;افزایش دمای دیواره بیرونی کوره: ≤50℃

دستگاه رانندگی تسمه مشبک 2

2.1 قطعات از طریق تسمه مش منتقل می شوند.

2.2 تسمه مش توسط غلتک های پشتیبانی با هماهنگ شده پشتیبانی می شود

جنبش.تسمه مشبک از نوع جلو محور است و بنابراین دارای a

حداقل نیروی کششی در دمای بالا

سرعت رانندگی تسمه مش 2.3: 50 ~ 220 میلی متر در دقیقه، کنترل اینورتر.

کمربند مش 2.4: 800 * 26000 * 2/3 میلی متر.1 قطعه؛

2.5 غلتک پشتیبانی

غلتک های فوقانی پیش گرمایش، 50 £ SUS304 5 قطعه؛

غلتک های پایین پیش گرمایش، 87 میلی متر SUS304 3 قطعه؛

غلتک های بالایی، 50 میلی متر SUS310 35 قطعه

غلتک های پایین، 87 میلی متر SUS310 12 قطعه

غلتک محرک عقب، 203 میلی متر SUS310 1 قطعه

بلبرینگ UCFL207 110 مجموعه;

چرخ زنجیر و چرخ زنجیر 2.6، P=19.05 میلی متر، 1 مجموعه

کاهنده 2.7، 0.75 کیلو وات 1 مجموعه؛

اینورتر 2.8، میتسوبیشی، 1 مجموعه;

دستگاه تشخیص رانندگی تسمه مش 2.9، Omron، 1 مجموعه.

3 مواد حفظ حرارت

3.1 دیوار سقف با آلومینیوم سیلیکات 1400 درجه حرارت بالا اندود شده است

الیاف و پتوی سرا آلومینیوم سیلیکات 1260 که 8 میلی متر ثابت می شوند

میله و صفحه پرس ساخته شده از SUS310S.

3.2 دیوارهای جانبی کوره با آجرهای ضد کربنات ایزولیت، حرارتی پوشیده شده است

آجرهای نگهدارنده و تخته های حفظ حرارت.ضخامت آستر 395 میلی متر است.

3.3 چسب نسوز P-150 (با نام تجاری ژاپن) می باشد.ویژگی ها را دارد

اثر پیوند قوی تر در دمای بالاتر.در برابر حداکثر دما مقاومت می کند

1600 درجه سانتیگراد

4 دستگاه گرمایش: لوله های تابش حرارت الکتریکی.

4.1 لوله های گرمایش الکتریکی در دیواره بالایی و پایینی نصب می شوند

اجاق.سیستم گرمایش با منبع تغذیه ولتاژ پایین کار می کند و

هنگام تعویض لوله های گرمایش نیازی به توقف کوره نیست.

4.2 لوله تابش حرارت الکتریکی، 66 مجموعه.

الف) لوله بیرونی: 122 * 1425 * 4 میلی متر (SUS310S)، 66 قطعه؛

ب) هسته لوله گرمایش: OCr21Al6Nb، 66 مجموعه.

ج) قطعات عایق (کراندوم): 66 مجموعه;

جفت حرارتی 4.3 نوع WRN430 K 6 عددی;

4.4 هر زون با یک ترانسفورماتور مستقل تنظیم می شود.لوله تابش گرما

در ارتباط موازی است و هیچ تداخلی با یکدیگر ندارند.گرما

لوله های تشعشع به راحتی نگهداری می شوند.

ترانسفورماتور، 380V/56V، 6 مجموعه;

فن مخلوط کن (بلبرینگ NSK با سیستم خنک کننده آبی)، 4 مجموعه;

پره (شفت و پره)، 4 قطعه؛

بلبرینگ، NSK، 8 مجموعه;

موتور، 1.5 کیلو وات، 4 مجموعه;

6 دستگاه دود اگزوز (حذف و سوزاندن دود کوره

و مخزن نفت)

پمپ باد، 250 وات، 1 مجموعه

7 مخزن آب در دهانه کوره با لایه داخلی SUS304، 1 مجموعه.

8 درب کوره

الف) درب متحرک کوره در دهانه کوره، 1 مجموعه؛

ب) درب پرده نرم داخل کوره، 4 گروه.

9 سوراخ حذف گرد و غبار، 12 قطعه؛

سوراخ های گرد و غبار در قسمت پایینی دو دیواره جانبی پیش گرمایش قرار دارند

و بخش گرمایشسوراخ گرد و غبار با یک پلاگین ساخته شده از آن مسدود شده است

فیبر حفظ حرارت و صفحه پوشش.دوشاخه توسط مکانیزم اهرمی ثابت می شود،

و به راحتی حذف می شود.

10 درب کوره نیز مجهز به 1 پرده آتش برای گرم کردن تمیز کردن است

مایع در مخزن تمیز کردن

دستگاه تامین اتمسفر 11

تامین جو: نوع قطره ای: متانول + پروپان + آمونیاک.

11.1 کنترل جو:

پروب اکسیژن، ماراتن، ایالات متحده آمریکا، 2 قطعه;

کنترل کننده پتانسیل کربن، Eurotherm، 2 مجموعه;

شیر متناسب، بورک، آلمان، 5 مجموعه;

دبی سنج متانول، 5 مجموعه;

دبی سنج پروپان، 4 مجموعه;

دبی سنج آمونیاک، 4 مجموعه;

دبی سنج پروپان، 2 مجموعه;

دبی سنج هوای مرجع، 4 مجموعه

پمپ هوا، 35 وات، 2 مجموعه
